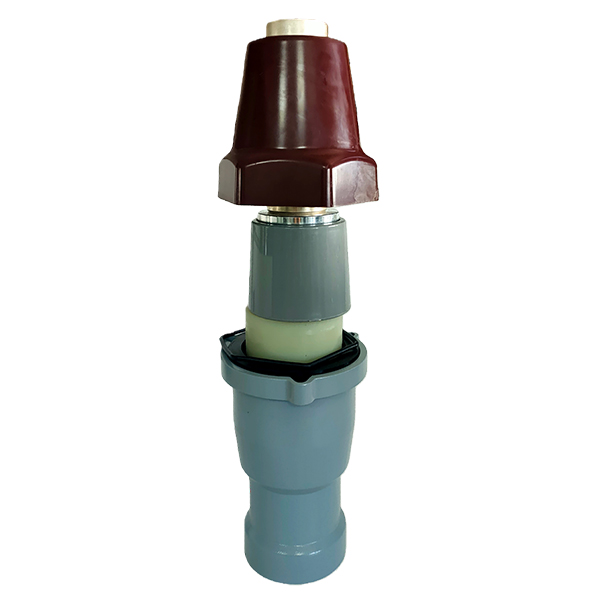

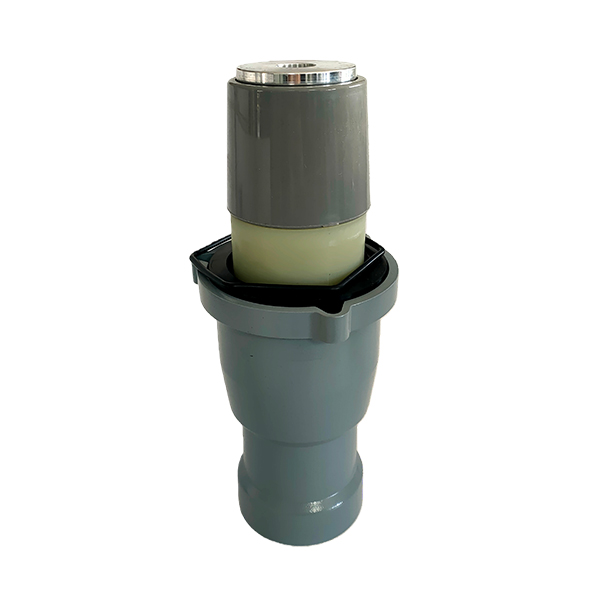

Внутренний конусный штекерный терминал
Изделие применимо к напряжениям 10–35 кВ и 27,5 кВ. Втычной контакт типа YJZGG с внутренним конусом имеет сборную конструкцию стресс-конуса и представляет собой сухой контакт. При производстве используется литье под давлением жидкого силиконового каучука. Изделие отличается компактной конструкцией, превосходными эксплуатационными характеристиками и простотой установки. Размеры посадочного места подходящего ввода соответствуют размерам посадочного места вводов 2 и 3, указанным в стандарте EN50181.
Описание
маркер
1.Знакомство с продуктом:
Изделие применимо к напряжениям 10–35 кВ и 27,5 кВ. Втычной контакт типа YJZGG с внутренним конусом имеет сборную конструкцию стресс-конуса и представляет собой сухой контакт. При производстве используется литье под давлением жидкого силиконового каучука. Изделие отличается компактной конструкцией, превосходными эксплуатационными характеристиками и простотой установки. Размеры посадочного места подходящего ввода соответствуют размерам посадочного места вводов 2 и 3, указанным в стандарте EN50181.
| Параметры из то внутренний конус | |||
| Нет. | Элемент | Стандартные значения параметров |
Гарантийная стоимость |
| 1 | Испытание напряжения промышленной частоты | 4,5Uo,5мин |
117 кВ, 5 мин. Ни один из объединенных образцов не вышел из строя или не перекрылся. |
| 2 |
Испытание на частичный разряд (комнатная температура, чувствительность испытания выше 5 пКл) |
1.73Uo <5Pc | Ниже 45 кВ разрядная емкость каждого объединенного образца составляет ≤2 пКл |
| 3 | Испытание на циклическую нагрузку при постоянном давлении |
Согласно GB/T 12706.4 |
При напряжении промышленной частоты 65 кВ и нагреве провода до температуры 95 ℃ ~ 100 ℃ , полный трехкратный отрицательный цикл, без перекрытия, без пробоя |
| 4 | Испытание на частичный разряд (высокая температура) |
1.73Uo <5Pc |
При температуре проводника 95 ℃ -100 ℃ и напряжении 45 кВ величина разряда каждой группы образцов составляет ≤2 пКл. |
| 5 | Испытание импульсным напряжением (при температуре проводимости от 95 ℃ до 100 ℃ ) |
±200 кВ, 10 раз каждый |
Когда температура проводника находилась в диапазоне от 95 ℃ до |
| 6 | напряжения промышленной частоты после удара |
2,5Uo ,15мин |
65 кВ, 15 мин. Ни один из объединенных образцов не сломался
и не перекрылся. |
| 7 | Испытание на термическую стабильность |
Согласно GB/T |
После двух коротких замыканий видимых повреждений не обнаружено. |
| 8 | Тест на динамическую устойчивость |
Согласно GB/T 12706.4 |
84,9 кА, 0,06 с, Невидимые повреждения |
| 9 | Тест на влажность | 1,25 Uo,300ч | После 32,5 кВ и 300 часов ни один из объединенных образцов не
сломался и не перекрылся, и не было никаких существенных повреждений. |
| 10 |
Допустимая мощность короткого замыкания присоединения |
(Заполняется субъектом проекта) |
Не ниже выбранного кабеля |
| 11 |
Максимально допустимая температура аксессуара при нормальной работе |
(Заполняется субъектом проекта) |
90 ℃ |
| 12 |
Максимально допустимая температура при коротком замыкании в аксессуаре |
(Заполняется субъектом проекта) |
250 ℃ |
