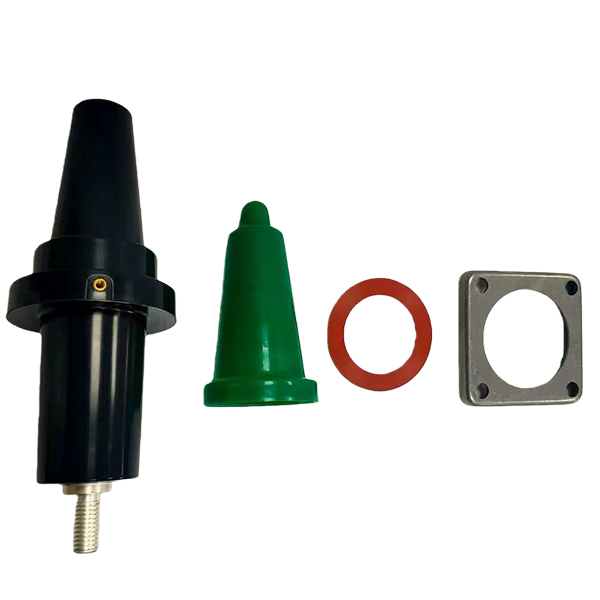

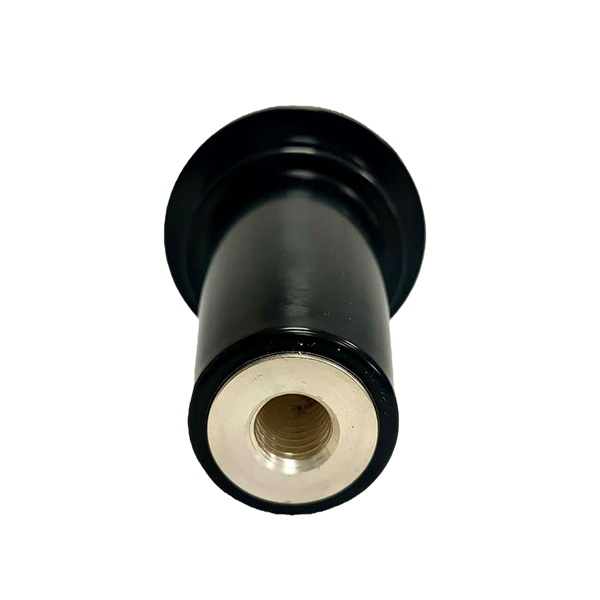

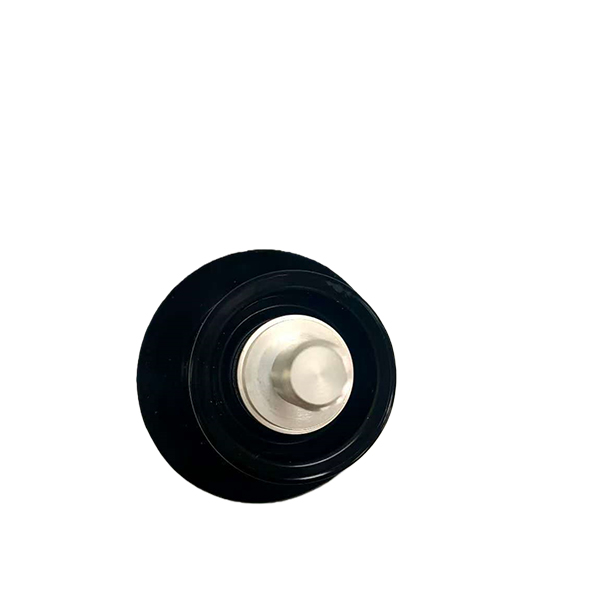

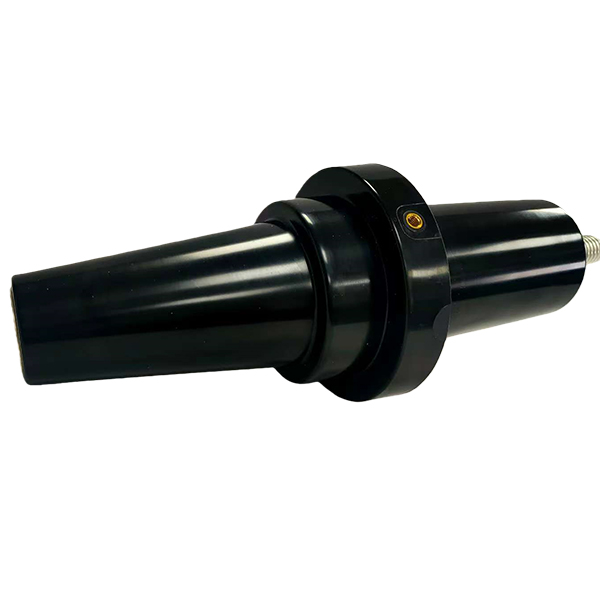

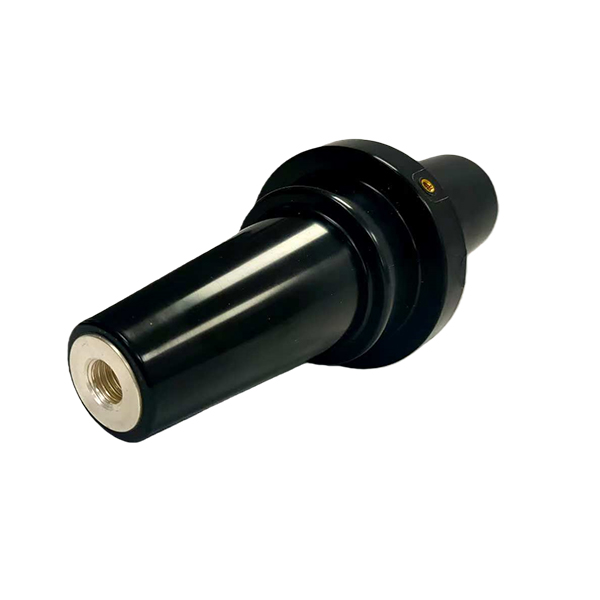

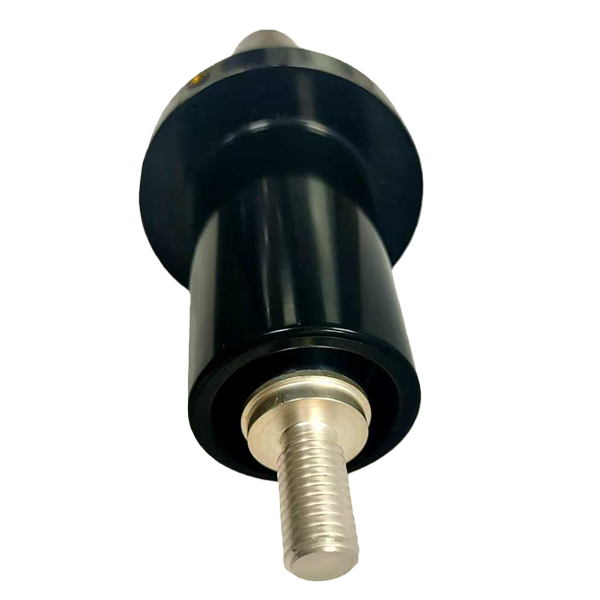

Втулка для аппарата с защитой от провала напряжения класса 35 кВ, 600 А
Изолятор 35 кВ 600 А — это электрический компонент, состоящий из изолятора и проводника. Его основная функция заключается в обеспечении безопасного прохождения проводника (например, медного стержня или кабеля) с номинальным током 600 ампер через заземляющую стенку, металлический корпус или бак трансформаторного масла, а также в соединении внутренних и внешних частей высоковольтного оборудования (при напряжении 35 кВ) с сохранением надежной изоляции от земли (корпуса). Изолятор устанавливается снаружи и крепится на месте с помощью 4-отверстийных монтажных зажимов из нержавеющей стали.
Описание
маркер
Изолятор 35 кВ 600 А — это электрический компонент, состоящий из изолятора и проводника. Его основная функция заключается в обеспечении безопасного прохождения проводника (например, медного стержня или кабеля) с номинальным током 600 ампер через заземляющую стенку, металлический корпус или бак трансформаторного масла, а также в соединении внутренних и внешних частей высоковольтного оборудования (при напряжении 35 кВ) с сохранением надежной изоляции от земли (корпуса). Изолятор устанавливается снаружи и крепится на месте с помощью 4-отверстийных монтажных зажимов из нержавеющей стали.
Параметры
| Номинальные значения напряжения и тока | Класс 35 кВ |
| Рабочее напряжение | |
| Максимальная фаза - до - земли | 21,1 кВ |
| Выдерживаемое напряжение | |
| Переменный ток: 60 Гц, 60 сек. | 50 кВ |
| DC: 15 минут | 103 кВ |
| Прочность на импульсное напряжение | |
| BIL и Full Wave Crest | 150 кВ |
| Уровень вымирания коронавируса | |
| < 3 пКл | 26 кВ |
| Постоянный ток | 600 А |
| Кратковременный ток | 25 кА среднеквадратичное значение, симметричное время 0,17 с; 10 кА среднеквадратичное значение, симметричное время 3,0 с. |
Функции:
- Проход 3,5 кВ, 600 А
- Проводящий экран из формованного проводящего EPDMобеспечивает надежный контакт с заземлением через фланец из EPDM вставки втулки.
- Фланец из нержавеющей стали устойчив к коррозии и может быть прикреплен к оборудованию снаружи с помощью зажимов или сварки.
- Эпоксидная структура с исключительно высокими физическими, электрическими и химическими свойствами стойкости.

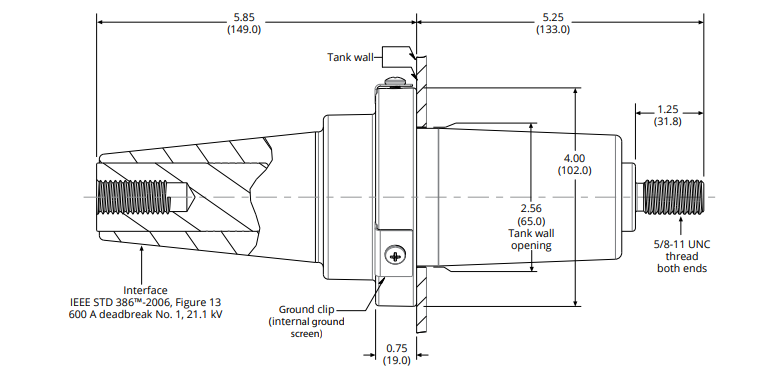

- Интерфейс соответствует размерным критериям ANSI/IEEE 386 для обеспечения правильной посадки сопрягаемых деталей.
Приложения
1. Силовой трансформатор: Он предназначен для подключения выводов первичной обмотки к лицевой панели однофазных и трехфазных трансформаторов и распределительных устройств, работающих на элегазовом масле (SF6) и рассчитанных на напряжение 21,1 кВ/35 кВ.
2. Высоковольтное распределительное устройство: В качестве входных и выходных изоляторов оно подключается к шинам или кабелям.
3. Комбинированное электрооборудование (КРУЭ): В качестве интерфейса для подключения к внешней среде.
4. Соединительные компоненты для оборудования, такого как высоковольтные реакторы, конденсаторные батареи и т. д.
