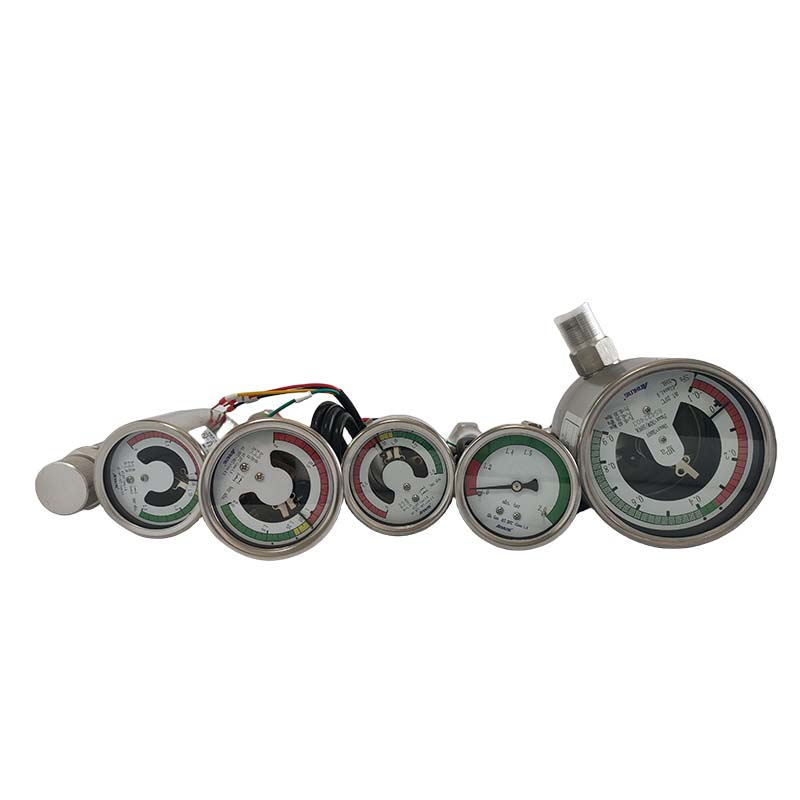

Принцип работы реле плотности элегаза

1. Он основан на элегазе, изолированной снаружи сильфона 1 и соединенной с элегазом в выключателе. Через рычаг 6, поддерживаемый валом 5, он сравнивается со стандартным газовым пакетом 3, изолированным снаружи сильфона 2, и приводит в действие электрические контакты микропереключателя 4, тем самым выполняя его сигнальные и блокировочные функции. 2. Когда автоматический выключатель выключен, а температура элегаза в выключателе при номинальной плотности или давлении равна температуре окружающей среды, состояние элегаза вне сильфона 1 такое же, как и у стандартного пакета SF6 3 вне сильфона 2. Рычаг 6, с осью 5 в качестве точки опоры, остается в определенном положении равновесия, заставляя электрический контакт микропереключателя 4 находиться в разомкнутом положении. При изменении температуры окружающей среды давление элегаза с обеих сторон также одновременно изменяется. Таким образом, рычаг по-прежнему остаётся в определённом положении равновесия, поддерживаемом осью 5, а электрический контакт микропереключателя 4 остаётся в разомкнутом положении без изменений.
3. Когда автоматический выключатель выключен, а температура элегаза в выключателе равна температуре окружающей среды, при утечке элегаза в выключателе давление элегаза на внешней стороне сильфона 1 уменьшается, в то время как давление стандартного баллона с элегазом 3 на внешней стороне сильфона 2 остаётся неизменным. Рычаг 6 теряет равновесие, вращаясь против часовой стрелки с обоих концов. В конечном итоге он достигает нового положения равновесия. Когда утечка достигает определённой величины, контакты микропереключателя 4 с различными функциями замыкаются, генерируя различные команды или сигналы, тем самым выполняя свои функции.
4. При вводе автоматического выключателя в эксплуатацию стандартный баллон с элегазом 3 всё ещё находится при температуре окружающей среды. При прохождении тока нагрузки через сопротивление цепи и преобразовании потребляемой электроэнергии в тепловую энергию элегаз внутри автоматического выключателя нагревается, и давление увеличивается. Другими словами: давление элегаза снаружи сильфона 1 увеличивается, что заставляет рычаг 6 вращаться по часовой стрелке вокруг оси 5, предотвращая замыкание электрических контактов микропереключателя 4. В этом случае, если в автоматическом выключателе происходит утечка элегаза, давление элегаза снаружи сильфона 1 уменьшается. Однако из-за повышения температуры для замыкания электрических контактов микропереключателя 4 требуется больше элегаза, чем в выключенном состоянии.
