Структура измерители плотности газа SF6 и реле плотности SF6
2024-07-12 00:59:00
Автоматический выключатель SF6 - это новый тип высоковольтного электрического распределительного устройства, разработанного в наше время. Он широко используется в энергосистемах благодаря своей превосходной производительности, безопасности и надежности, простоте обслуживания и длительному сроку службы. Однако многим людям по-прежнему не хватает знаний о ключевых компонентах автоматических выключателей SF6, таких как датчики давления газа SF6, плотномеры и реле плотности, что может вызвать определенные трудности при монтаже, обслуживании и других работах и даже повлиять на качество работы. И непонимание некоторых явлений, которые относятся к нормальному состоянию оборудования в процессе эксплуатации.
Плотность относится к массе на единицу объема определенного вещества при определенных условиях. Газ SF6 в автоматическом выключателе SF6 находится в герметичном стационарном контейнере. При номинальном давлении 20°C он имеет определенное значение плотности. Автоматический выключатель работает в широком диапазоне допустимых условий, хотя давление газа SF6 меняется в зависимости от температуры. Однако плотность газа SF6 остается постоянной. Поскольку изоляция и дугогасящие свойства автоматических выключателей SF6 в значительной степени зависят от чистоты и плотности газа SF6. Поэтому определение чистоты газа SF6 и контроль плотности особенно важны. Если для контроля утечки газа SF6 используется обычный манометр, будет неясно, вызвано ли изменение давления газа SF6 реальной утечкой или изменением температуры окружающей среды.
Для достижения цели частого контроля плотности национальный стандарт предусматривает, что автоматические выключатели SF6 должны быть оснащены манометрами или измерителями плотности газа SF6 и реле плотности. Для контроля используется манометр или измеритель плотности газа SF6. Реле плотности используются для управления и защиты.

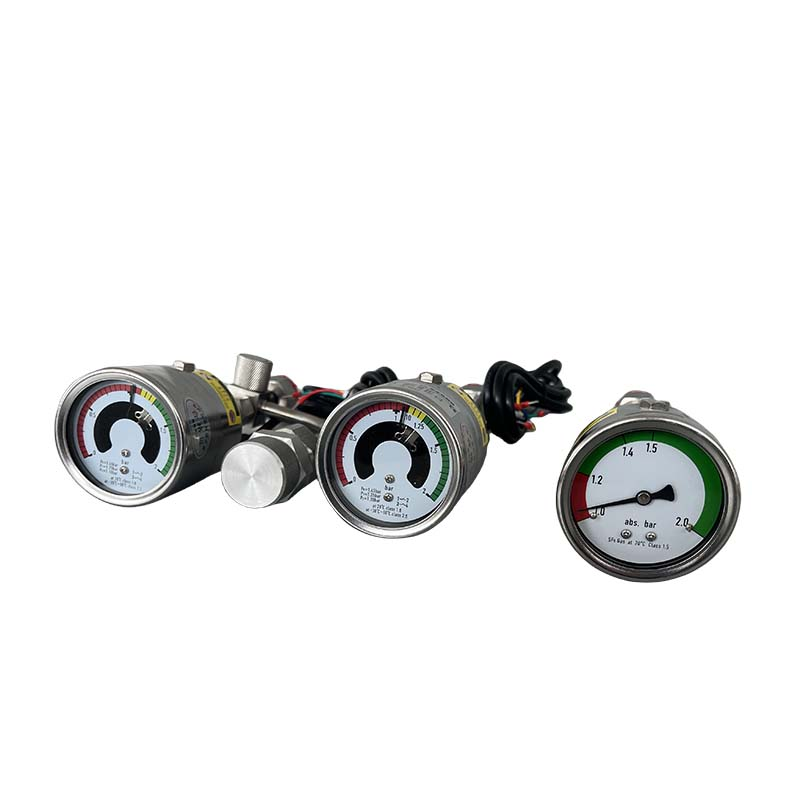

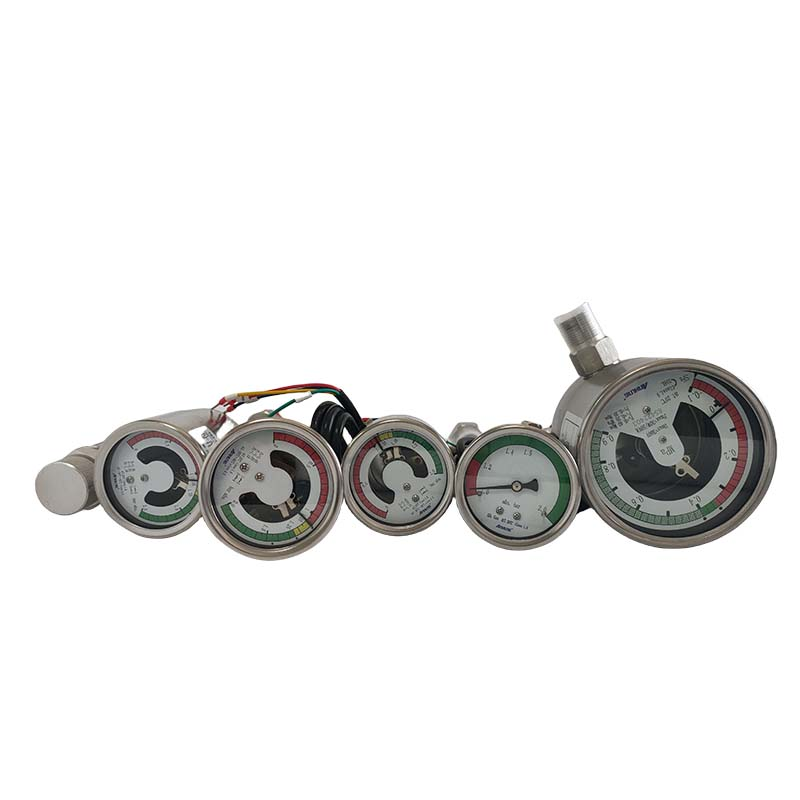

Измеритель плотности газа SF6, установленный на автоматическом выключателе SF6. Шкала со стрелкой называется измерителем плотности. Без стрелки и шкалы она называется реле плотности или реле давления. Некоторые измерители плотности газа SF6 также имеют электрические контакты, которые выполняют функцию реле плотности. Все они представляют собой специальные счетчики, используемые для измерения газа SF6.
