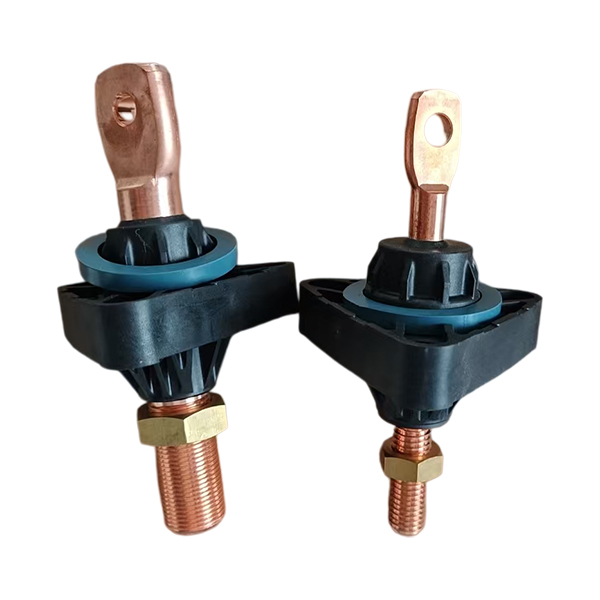

Часто задаваемые вопросы и ответы, касающиеся трансформаторного ввода 1,2 кВ, 1200 А (схема «Треугольник»)

Q1: Какова основная функция данного трансформаторного ввода класса напряжения 1,2 кВ и номинального тока 1200 А (исполнение «Дельта»)?
A1: Этот ввод служит ключевым компонентом, соединяющим внутренние обмотки низкого напряжения трансформатора с внешней низковольтной распределительной системой (например, с шинопроводами или кабелями); он выполняет критически важную двойную роль, выступая одновременно и физическим, и электрическим интерфейсом. Его основные функции включают:
Функция токопроведения: Выступая в качестве проводящего тракта, способного пропускать номинальный ток до 1200 ампер, ввод обеспечивает эффективную передачу электрической энергии высокой мощности с минимальными потерями.
Функция изоляции: Ввод обеспечивает надлежащую изоляцию токоведущего проводника — как относительно «земли» (корпуса бака трансформатора), так и между фазами, — тем самым гарантируя безопасность эксплуатации в классе напряжения 1,2 кВ.
Функция герметизации: Уплотнительная конструкция ввода служит критически важным барьером для бака трансформатора, надежно предотвращая утечку внутреннего изоляционного масла и одновременно препятствуя проникновению внешней влаги и загрязнений, что обеспечивает долгосрочную целостность внутренней изоляционной системы трансформатора.
Функция подключения: Конструкция выходных выводов ввода обеспечивает надежное и стандартизированное электрическое соединение с внешней низковольтной системой.

Q2: В чем заключается уникальность конструкции данного изделия, ориентированной на схему соединения «Дельта»? Как это проявляется в процессе реального монтажа?
A2: Исполнение «Дельта» конкретно указывает на то, что данный ввод предназначен для применения в тех случаях, когда низковольтные обмотки трансформатора соединены по схеме «треугольник» (Дельта). К уникальным особенностям такой конструкции относятся:
Пространственная компоновка: Выходные выводы (например, плоские контактные площадки или резьбовые шпильки) трех вводов (составляющих комплект) обычно спроектированы с учетом определенных угловых смещений (например, 120 градусов или угол, определяемый конфигурацией монтажной поверхности) и заданных межосевых расстояний. Такая конструкция полностью соответствует требованиям к электрическим соединениям в схеме «Дельта», обеспечивая прямое, компактное и стандартизированное подключение к медным шинам или шинопроводам, также расположенным по схеме «Дельта». Это устраняет необходимость в использовании дополнительных изогнутых переходных шин, тем самым снижая полное сопротивление соединения и минимизируя пространство, требуемое для монтажа. Идентификация фаз: Вводы, как правило, имеют четкую и долговечную маркировку фаз (например: A, B, C или L1, L2, L3), что обеспечивает точность выполнения внешних электрических соединений на объекте и соблюдение требований к чередованию фаз при схеме соединения «треугольник» (Delta).
В процессе монтажа достаточно просто руководствоваться чертежами изделия и нанесенной маркировкой для подключения внешних низковольтных шин или кабелей к соответствующим выводам трех вводов; таким образом, стандартное выходное соединение по схеме «треугольник» выполняется эффективно и надежно. Q3: Каковы показатели данного изделия в части нагрева и рассеивания тепла при длительной эксплуатации под воздействием высоких токов (1200 А)?
A3: Для обеспечения безопасной и стабильной длительной эксплуатации при номинальном токе 1200 А в конструкции и материалах данного изделия реализован ряд оптимизационных решений:
Материалы с высокой проводимостью и большим сечением: Токопроводящие стержни (или трубки) изготовлены из меди высокой чистоты и имеют значительную площадь поперечного сечения, что позволяет эффективно снизить активное сопротивление и минимизировать тепловыделение в источнике.
Оптимизированная конструкция соединений: В местах стыковки проводников с контактными выводами применяются передовые технологии опрессовки, сварки или интегрированные конструктивные решения. Эти соединения могут дополнительно оснащаться антиокислительными покрытиями (например, лужением или серебрением), что гарантирует сохранение чрезвычайно низкого и стабильного контактного сопротивления.
Усовершенствованная система теплоотвода: В зависимости от конкретной модели, конструкция может предусматривать наличие внутренних охлаждающих каналов, внешних радиаторов (ребер охлаждения) или же использовать свойства самого изоляционного материала — например, эпоксидной смолы с высокой теплопроводностью — для содействия рассеиванию тепла. Это позволяет эффективно увеличить площадь поверхности теплоотвода и оптимизировать пути передачи тепла.
Строгий контроль и верификация: На этапе окончательной доработки конструкции, а также в ходе последующих заводских типовых испытаний, изделие подвергается строгим проверкам на допустимый нагрев. Эти испытания позволяют подтвердить соответствие фактических значений превышения температуры при номинальных токах (и даже при токах перегрузки) требованиям национальных (например, GB/T 4109) и международных (например, IEC 60137) стандартов — и зачастую даже превзойти их, — тем самым гарантируя, что рабочие температуры в процессе длительной эксплуатации будут оставаться в пределах безопасного диапазона.
