Какие заводские испытания проходят угловые кабельные соединители?

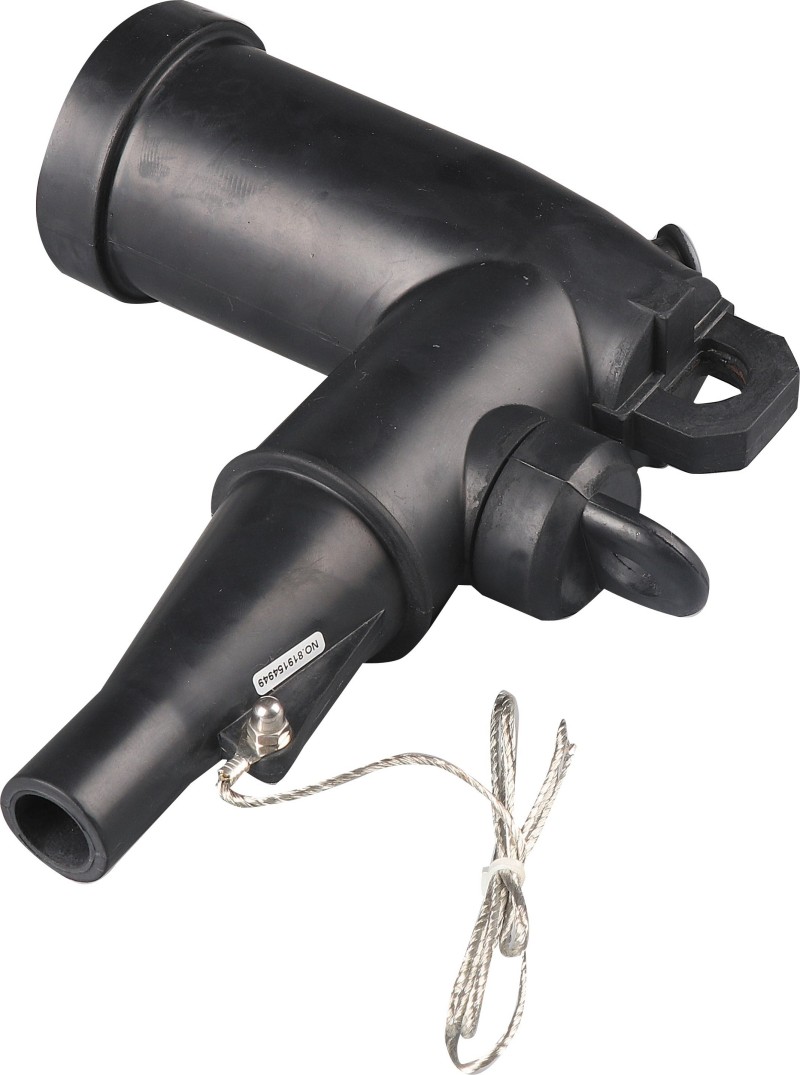

Угловые соединители (также известные как угловые кабельные муфты или изолированные угловые концевые заделки, широко применяемые в распределительных устройствах с кольцевой схемой питания (RMU), трансформаторах и распределительных шкафах на напряжение 10 кВ / 35 кВ) перед отгрузкой проходят полный цикл строгих заводских проверок и типовых испытаний. Все испытания проводятся в соответствии с международными стандартами IEC 60840, IEC 62067 и национальными стандартами GB/T 12706, GB/T 3840; они охватывают входной контроль сырья, промежуточные испытания полуфабрикатов, приемо-сдаточные испытания готовой продукции, а также периодические типовые испытания. Ниже приведена полная классификация и подробное описание всех видов заводских испытаний.
1. Входной контроль сырья (предпроизводственные испытания)
Все сырье, поступающее в цех, должно проходить выборочные испытания для исключения использования некачественных материалов на начальном этапе.
1. Испытание характеристик изоляционного материала.
2. Испытание токопроводящей жилы и медных элементов.
3. Испытание материала полупроводящего экрана.
4. Проверка вспомогательных материалов.

2. Промежуточные испытания полуфабрикатов в цехе
Проводятся после формования отдельных компонентов, но до полной сборки углового соединителя.
1. Проверка внешнего вида отформованной изоляции.
2. Проверка адгезии (сцепления) слоя полупроводящего экрана.
3. Проверка размеров и точности механической обработки медных элементов.
4. Предварительная проверка на частичные разряды (для отдельной изоляционной оболочки).

3. Приемо-сдаточные заводские испытания (100% контроль всех готовых угловых соединителей)
Каждый готовый угловой соединитель должен пройти все обязательные испытания перед упаковкой и отгрузкой; изделия, не прошедшие проверку, отправляются на доработку или в брак.
3.1 Визуальный осмотр и проверка размеров
• Проверка внешнего вида.
• Проверка габаритных размеров.
• Проверка маркировки.
3.2 Измерение сопротивления токопроводящего контура постоянному току.
3.3 Испытание выдерживаемым напряжением промышленной частоты.
3.4 Испытание на частичные разряды (ключевое приемо-сдаточное испытание).
3.5 Проверка герметичности (погружение в воду / испытание давлением воздуха на утечку).
Два распространенных метода заводской проверки:
1. Испытание на герметичность (воздухом).
2. Испытание погружением в воду.
3.6 Проверка собираемости и сопряжения
Проверка сопряжения углового соединителя со стандартным кабелем, проходным изолятором трансформатора и элементами заземления. Проверяются плавность установки, надежность фиксации (отсутствие люфта или чрезмерной тугости) и целостность цепи заземления.

4. Периодические типовые испытания (выборочный контроль, а не сплошная проверка)
Раз в 6 или 12 месяцев производители отбирают образцы угловых соединителей из серийной партии для проведения полного цикла типовых испытаний, подтверждающих долгосрочную надежность конструкции изделия и производственного процесса.
1. Испытание на старение при термоциклировании.
2. Испытание на стойкость к кратковременному току (термическая и динамическая стойкость).
3. Испытание на стойкость к воздействию грозового импульсного напряжения.
4. Испытание на механическую прочность:
o Испытание на растяжение (вырыв).
o Механическое испытание на изгиб.
o Испытание на ударную прочность.
5. Испытание на воздействие смены высоких и низких температур.
6. Испытание на старение в условиях влажного тепла и гидролиза.
7. Проверка целостности цепи заземления.
8. Испытание на коррозионную стойкость в соляном тумане.
5. Дополнительный контроль при упаковке и отгрузке
Перед отправкой с завода готовые угловые соединители проходят дополнительные проверки:
1. Проверка комплектности: наличие провода заземления, смазки, инструкции по монтажу и всех упаковочных элементов.
2. Испытание упаковки на падение (выборочно): свободное падение коробки с изделием с заданной высоты для подтверждения того, что упаковка защищает соединители от повреждений при транспортировке.
3. Проверка документации партии: все результаты испытаний производственной партии архивируются; к отгрузке допускаются только партии, имеющие протоколы испытаний с положительными результатами.
4.
Заключение
Заводские испытания угловых соединителей представляют собой трехуровневую систему контроля: входной контроль сырья, промежуточный контроль полуфабрикатов и сплошной контроль готовой продукции, дополняемый регулярными выборочными типовыми испытаниями. Комплексная система испытаний охватывает такие аспекты, как безопасность изоляции, токопроводящие характеристики, механическая прочность конструкции, герметичность и стойкость к старению в различных условиях окружающей среды, гарантируя, что все выпускаемые заводом угловые соединители соответствуют требованиям безопасной эксплуатации энергосистем.
